　　　　　　 　　　睿智ETL的工作流介绍

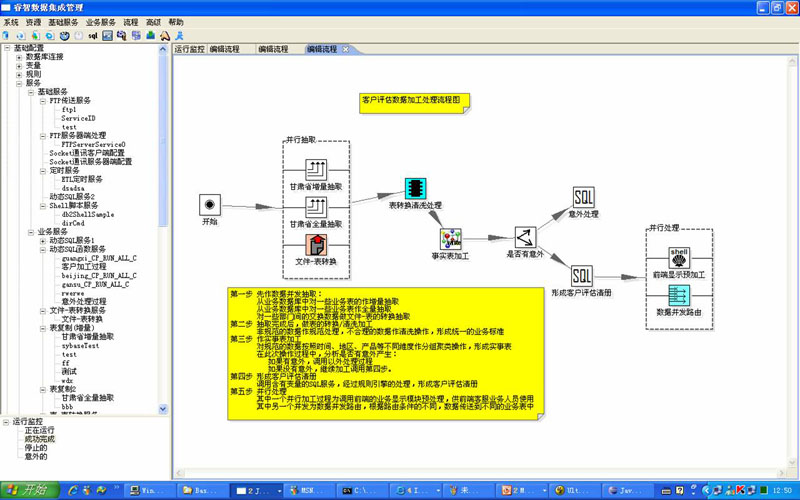

预定义的数据加工服务，经过鼠标的拖拉作为工作流的处理节点。流程也可以作为另一个流程的处 理节点。
　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图１

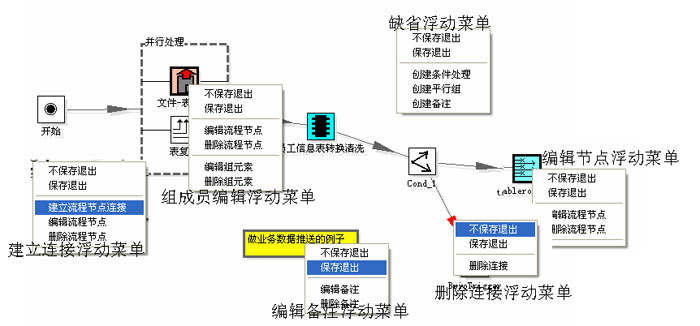

为了提高操作速度，采用智能化的浮动菜单的方式来引导操作。 根据目前操作的不同，其浮动菜单也有不同（以下是六种不同情况下的浮动菜单）： 当编辑并行组的成员时弹出组成员 “ 编辑浮动菜单 ” ；当选择两个节点来建立节点连接时弹出 “ 建立连 接浮动菜单 ” ；当选择一个节点时弹出 “ 编辑节点浮动菜单 ” ；当选择备注时弹出 “ 编辑备注浮动菜 单 ” ；当选择连接线时，弹出 ” 删除连接浮动菜单 ” ；当没有选择时，弹出 “ 缺省浮动菜单 ” ，如图２

　　　　　　　　　　　　　　　　　　　　　　　　　　　 图２

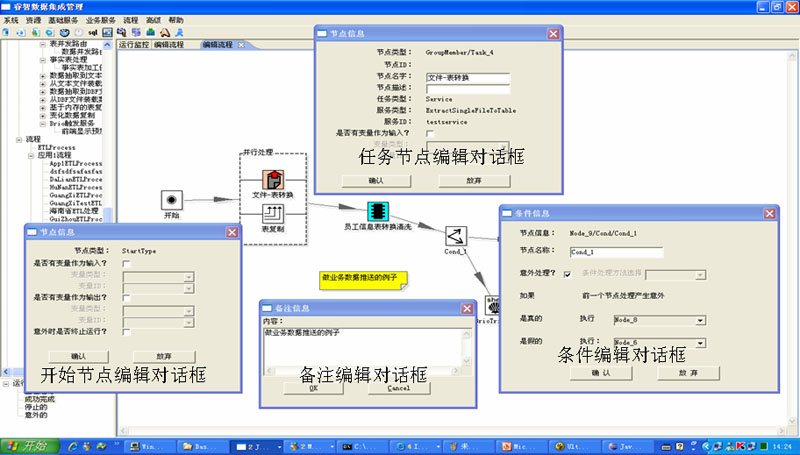

根据选择的节点类型不同，弹出的节点编辑对话框也不同，当选择开始节点时，弹出 “ 开始节点编 辑对话框 ” ；当选择任务节点时，弹出 “ 任务节点编辑对话框 ” ；当选择条件节点时，弹出 “ 条件编辑 对话框 ” ；当选择备注节点时，弹出 “ 备注编辑对话框 ” 。 如图３所示。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图３

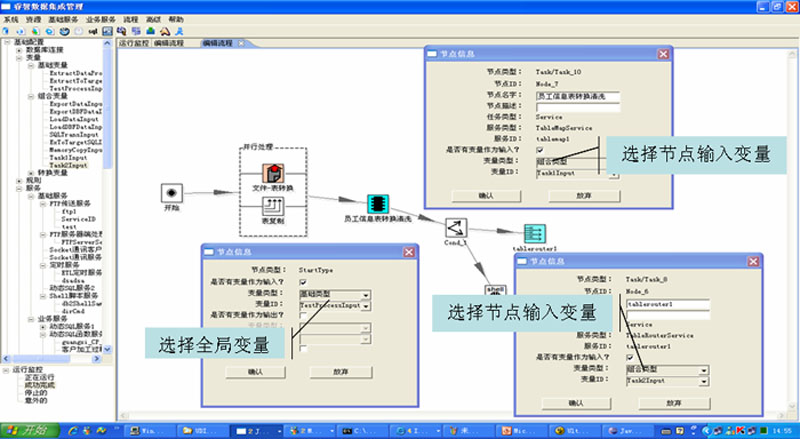

变量流：变量可以作为整个流程的输入，而且处理节点也可以由变量作为节点的输入，进而形成变量流。一般基础变量作为增个流程的输入变量，在 “ 开始节点编辑对话框 ” 里选择；组合变量作为可以作为处 理节点的输入变量，在 “ 任务节点编辑对话框 ” 里选择。处理节点的输入变量即可来源于流程的全局变量，流程的前几个节点的结果值，也可以是特殊处理的转换变量值。如图４所示。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图４

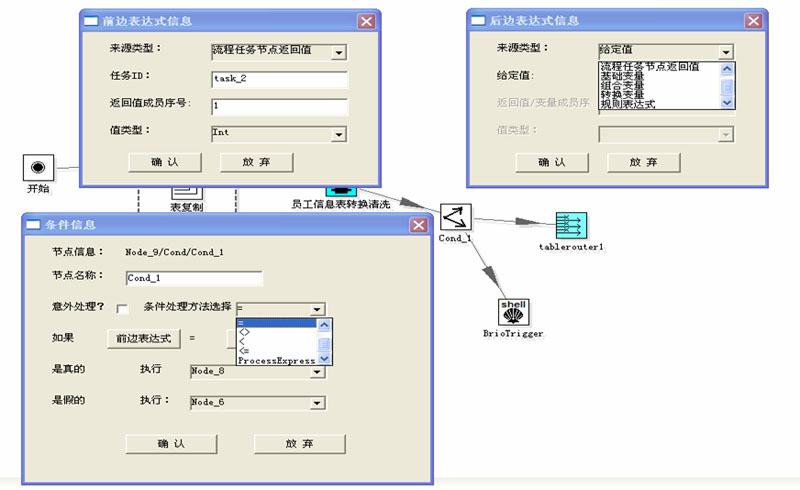

条件的支持：条件节点作为流程的判断处理，根据条件的满足情况作相应的处理。 条件可以来源于流程任务节点的返回值、处理的变量、规则表达式、静态值等，如图５。
　　　　　　　　　　　　　　　　　　　　　　　　　图５

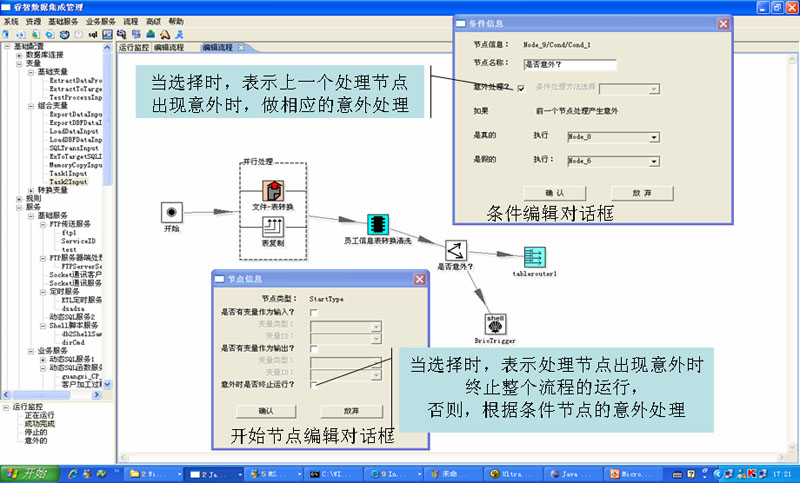

意外处理：当流程的处理节点出现意外时，可以终止整个流程的运行，也可以无视意外继续运行， 也可以交由流程的条件节点来处理。 如图６。
